임피던스 정합 변압기

금농엔지니어링 www.kumnong.co.kr

• 단일 및 다중 탭
• 전환 가능한 탭 설정
• 최대 1000W의 전력 레벨
• 10KHz – 10MHz의 주파수
• 콤팩트한 디자인

온라인 변압기 카탈로그 보기

임피던스 정합을 위한 유연하고 비용 효율적인 솔루션

증폭기에서 부하로의 전력 전송을 최대화하려면 소스와 부하의 임피던스가 동일한지 확인해야 합니다. 모든 Electronics & Innovation, Ltd. 앰프는 50 옴의 특성 출력 임피던스를 가지고 있습니다 - 부하의 임피던스가 50 옴이 아닌 경우, 당신은 증폭기에 다시 반사되는 약간의 전력을 갖게됩니다.

E&I는 최대 전력 전송을 달성하기 위한 몇 가지 옵션을 제공합니다.

• 부하의 임피던스를 알고 있는 경우 증폭기의 50옴 임피던스를 부하의 임피던스와 일치하도록 변환하는 정합 변압기를 제공할 수 있습니다.
• 임피던스가 확실하지 않거나이 분야에서 일반적인 연구 도구를 찾고 있다면 전환 가능한 변압기가 매우 유용한 솔루션입니다.
• 사용자 정의 솔루션도 사용할 수 있습니다 - 귀하의 요구 사항에 문의하십시오.

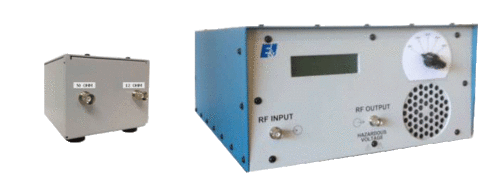

정합 변압기

JT 계열 스텝업/스텝 다운 변압기는 임피던스 정합에 대한 저비용, 유연한 솔루션을 제공합니다. JT 계열 변압기는 넓은 주파수 대역에서 작동하며 RF 증폭기의 전력을 증가시킬 필요 없이 피크에서 피크 전압까지 증가시킬 수 있습니다. 컴팩트 한 크기 때문에 부하에 근접하여 쉽게 배치 할 수 있으므로 네트워크의 Q로 인한 손실을 최소화 할 수 있습니다.



기능:

• 임피던스 변환 옵션(3~800옴)
• 주파수 커버리지 10KHz – 10MHz
• 150W 정격 – 요청 시 고전력 옵션 사용 가능
• 콤팩트한 디자인

JT 계열 변압기 보기

전환 가능한 변압기

E&I의 Locked On 계열 전환 가능 임피던스 변압기를 사용하면 증폭기의 50ohm 입력 임피던스를 변환하여 500KHz ~ 5MHz의 전체 주파수 범위에서 6옴 ~ 800옴 범위의 더 높거나 낮은 임피던스를 구동할 수 있습니다.

기능:

• 여러 탭 설정
• 500KHz – 5MHz 주파수 커버리지
• 1000와트 전력 성능
• 팬 냉각



변압기에 잠겨있는 우리의 보기

사용 가능한 추가 옵션:

• LCD 전면 패널 디스플레이를 통한 VSWR 측정 - 순방향 및 역방향 전력 판독을 표시하여 어떤 설정이 가장 잘 일치하는지 쉽게 알 수 있습니다. 부품 번호에 "D"로 표시됩니다.
• 핫 스위칭 – RF 전원을 끄지 않고 장치를 조정할 수 있습니다. 부품 번호에 "H"로 표시됩니다.
