Pico Second Timming System

GFT1000 I 피코초 타이밍 시스템



금농엔지니어링 www.kumnong.co.kr



기능

• 최대 100개의 독립 지연 채널
  • 100ps 분해능(1ps 분해능 옵션)
  • 25ps RMS 지터
  • 10초 범위
• 최대 6V/50 Ω의 출력 펄스
• 최대 1km 비트 출력 펄스
• 각 샤넬에 대한 독립적인 트리거 속도
• 트리거 4개
  • 3 개의 내부 발전기에서 3 개가 반복됩니다.
  • 하나는 외부 입력/puschbutton/소프트웨어에서 단일 샷입니다.
• 최대 100MHz의 외부 클러킹
• 전면 패널, 이더넷, 인터넷(웹 페이지)을 통해 제어
• 옵션:
  • 채널 출력 진폭 10V/20V/32V
  • 1ps 지연 분해능
  • 채널 광 출력
  • 2500개 채널로 확장
  • 싱크로트론 구성
  • 다른 폼 팩터 cPCI, PXI, 박스

 - 데이터 시트

 - HALPS/L3 ELI 프로젝트를 위한 타이밍 시스템

 - 피코초 타이밍 시스템

묘사

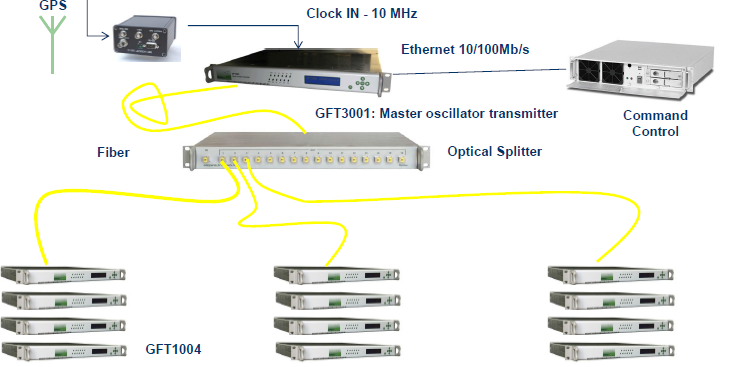

GFT1000은 1ps의 분해능 내에서 수천 평방 미터의 영역에 분산된 장비에 100개의 지연 펄스를 제공할 수 있습니다. GFT1000은 11개의 동기화된 유닛으로 만들어진 시스템입니다. 하나의 장치는 마스터 발진기(GFT3001)이며 광 네트워크(스플리터 및 광섬유)를 통해 10개의 슬레이브 장치(GFT1004)에 트리거와 시간 기반을 제공합니다.

각 슬레이브는 디지털 지연 발생기이며 10개의 채널을 제공합니다. 각 채널의 지연은 100ps(옵션 1ps)의 분해능으로 최대 1초까지 프로그래밍할 수 있습니다. 채널 간 지터는 25ps 미만입니다. 표준 BNC 출력에서 50Ω으로 3ns/6V 레벨을 공급한다.

진폭, 극성 및 with는 각 출력에서 독립적으로 조정 가능하여 완전한 시간 및 진폭 도메인 제어를 제공합니다.

높은 정확도, 넓은 범위, 낮은 지터 및 채널 간 최대 1km 간격은 GFT1000을 싱크로트론, 가속기 및 고에너지 레이저와 같은 대형 물리 시스템에서 발생하는 많은 중요한 타이밍 문제에 대한 이상적인 솔루션으로 지정합니다.

GFT1000은 모든 장비와 기능(플래시 램프, Q-스위치, 고속 카메라 등)을 몇 개의 소형 장치로 동기화하는 피코세컨즈 레이저 시스템 애플리케이션에 매우 적합합니다.

기본 버전은 10 개 영역에 분산 된 100 개의 채널을 제공합니다. 옵션에서 트리거 수는 최대 2500 채널까지 확장 할 수 있으며 영역 수는 최대 128 개까지 확장 할 수 있습니다.
