광펄스발생기

GFT7016 | 광 펄스 발생기



금농엔지니어링 www.kumnong.co.kr



기능

• 4개의 광 펄스 출력
  • 1550nm 파장
  • 0.5 - 1.5 mW 진폭
  • 0.1 - 10 μs 폭
  • 1ns 상승 시간
• 전기 펄스 출력 2개
  • 2.5 - 10 V 진폭
  • 0.1 - 10 μs 폭
  • 1ns 상승 시간
• 트리거로부터의 지연(1ps 분해능, 50ps RMS 지터)은 각 출력 펄스에서 조정 가능
• 트리거는 2개의 프로그래밍 가능 주파수 발생기에서 내부이거나 트리거 입력에서 외부일 수 있습니다.
• 컴팩트한 패키징(1U, 19")
• 모든 매개 변수는 전면 패널, 이더넷 또는 인터넷 브라우저를 통해 제어 할 수 있습니다.

 - 데이터 시트

묘사

GFT7016 발생기는 4개의 독립적인 광 채널(SO1 - SO4)과 2개의 독립적인 전기 채널(SE1 및 SE2)을 제공합니다. 각 채널에서 최대 10초 지연을 1ps 분해능으로 프로그래밍할 수 있으며 채널 간 해상도는 15ps 미만입니다.

• SC/PC 출력은 진폭(0.5mW - 1.5mW) 및 폭(100ns - 10μs)에서 독립적으로 조정 가능한 1ns 상승 시간 광 펄스를 제공합니다.
• BNC 출력은 1ns의 상승 시간 전기 펄스(50 Ω 미만)를 제공하며, 진폭(2.5 - 10V) 및 폭(100ns에서 10μs)을 독립적으로 조정 가능

출력 채널은 입력 "TRIG IN"에서 외부에서 트리거되거나 주파수 발생기(1Hz - 10kHz) 또는 로컬 또는 원격 명령에서 트리거되는 소프트웨어에서 내부적으로 트리거될 수 있습니다.

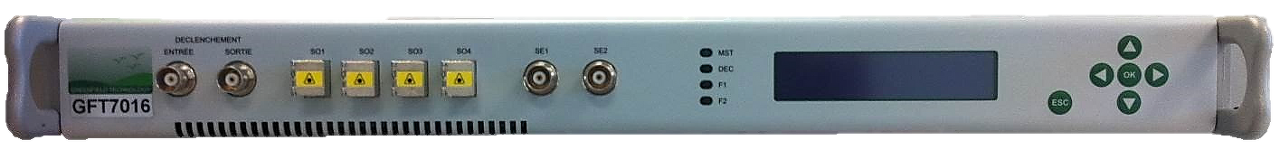

GFT7016은 로우 프로파일 19", 1U 랙 기기입니다.

GFT7016은 전면 패널 키와 LCD 디스플레이를 통해 로컬로 제어하거나 이더넷을 통해 또는 내장 웹 서버의 "웹 페이지" 제어판을 통해 원격으로 제어할 수 있습니다. 이 제어판은 각 채널(지연, 진폭, 폭, 트리거 소스)에 대한 설정을 구성하고 기기의 작동 및 디스플레이 상태를 제어하는 간단한 방법을 제공합니다. "웹 페이지"는 Internet Explorer, Mozilla Firefox 또는 Google Chrome을 통해 열 수 있습니다.
